et ca sert a quoi ton bidule? rrrr
la rôtissoire est une structure qui permet de faire tourner un véhicule sur lui même dans le but de faciliter
le nettoyage
le soudage
le débacsonnage
le ponçage
le depointage
le démontage
le remontage
et éviter le mal au dos en déplaçant dans tout les sens 1 demis tonne...

bon l'idée est de créer un tourne broche ou rôtissoire à "pas cher" et "bien" car ça peut resservir pour toute mes 500 il faudrait aussi que je puisse m'en servir pour d'autre voitures , on sais jamais si l'envie me prenais de changer... jjj il faut qu'il soit transportable et un poils démontable car j'ai des 500 un peu partout... fff

pour la liste des courses je me suis un peu lâcher pour une fois car je voulais faire les choses bien et éviter la récup... et puis de la récup d'acier c'est pas facile du coup la note a grimpée...

alors il faut:
1 rectangle acier 8x4X600 = 50€ (oui ca ne ce vend qu'en 6m ...)
1 fer plat de 8x0,2x600 j'ai pris 6m aussi mais ne m'en suis servis que de 1,5m... 50€
3 rectangle de 3x2x100 =5€ pièce vendu au casto
1kg de fil fourré en 1mm 20€
3 disques a tronçonner 5€
12 bières... 5€

coté récup car il en faut toujours un peu.. www
un disque de frein usé de moto (900 CBR le mien !!!)
2 tubes creux qui coulissent l'un dans l'autre
une 20ène de vis boulons..


en option:
peinture
roulette


pour le coté pan , c'est assez simple , le rayon de la 500 est de 80 cm pour la caisse et de 90 cm de rayon si on laisse les roues
l'axe des 2 roulements doit être de hauteur identique (horizontal)
par contre il n'est pas interdit de déplacer le centre de rotation pour le rapprocher du centre de gravité de la 500 afin d'homogénéiser la répartition du poids lors de la rotation et de limiter par la même occasion la hauteur de la caisse suspendue
eeee
je suis partis sur un bras fixe de 1 m et un bras oscillant de 30 cm minimum ca qui devais me laisser un peu de marge jjj

construire une rôtissoire pour fiat 500
pour le système d'accroche à la 500 je vais me fixer à la traverse arrière et au 4 fixations de la lame de suspensions à l'avant
mmm
alors voila les photos du montage :

l'attache arrière au dimensions de la traverse arrière
construire une rôtissoire pour fiat 500
2 trous calibrés directement sur la 500
environ 13 cm ..
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500

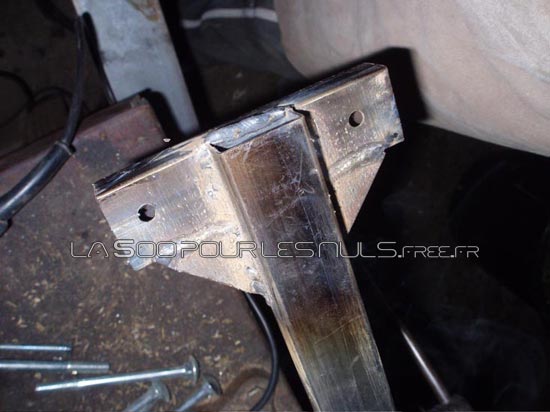

2 petits renforts pour augmenter la surface de soudure et renforcer (bé ou c ça de radiner l'acier...)
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
pour la fixation avant c'est presque pareil , je suis partit sur 2 fer plats calibres directement sur la 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
pour la fixation avant il faut faire un petit décroché pour passer sous la face avant ...
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
on part sur 2 bases qui s'adaptent parfaitement a la 500 , il faut maintenant faire les supports .

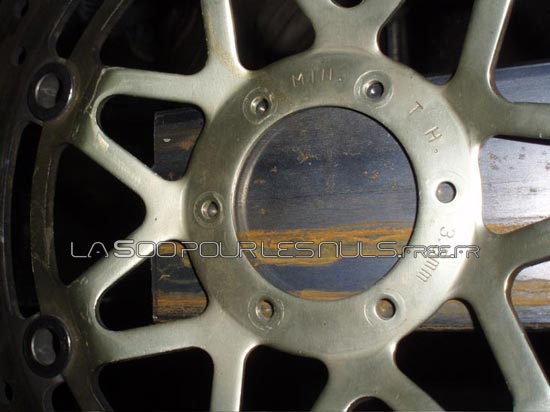

voici le disque de moto , je vais me servir des trous pour bloquer la rotation du tourne broche
construire une rôtissoire pour fiat 500
je vais aussi utiliser les fixation centrale pour l'accrocher au support .... je vais pas tenter la soudure... ttt
construire une rôtissoire pour fiat 500
un petit tour à la décharge et voilas mes deux tubes qui coulissent parfaitement l'un dans l'autre ! fff
construire une rôtissoire pour fiat 500
j'ai découpé et percé une platine
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
puis soudé le tube intérieur .
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500

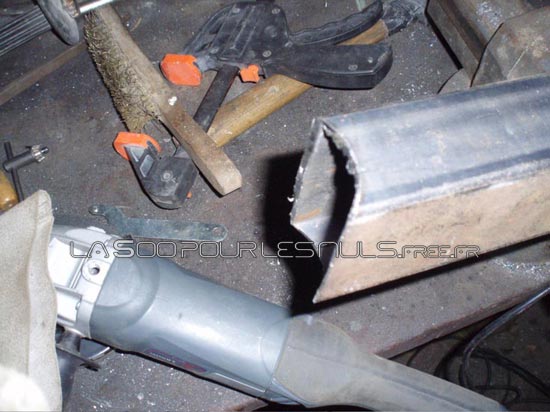

pour les 2 portants j'ai soudé le tube "extérieur" a l'extrémité , pour ça il faut tailler légèrement l'extrémité
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
ensuite j'ai condamné l'axe de rotation avec une platine soudée et trouée qui va me permettre de pincer les attaches à la caisse .. eeee ...aussi cette partie dévissage me permettra de modifier la partie "attache a la caisse" pour un autre type d'autos ..; pub500
construire une rôtissoire pour fiat 500
il faut percer le pied central pour y faire passer un axe de blocage de rotation ...+ une goupille de sécurité mmm ..
construire une rôtissoire pour fiat 500
les deux pied sont presque prêts ...reste plus qu'a les poser en sol avec ce qu'il nous reste de fer
construire une rôtissoire pour fiat 500
en utilisant mes 6 m de 8x4 il me reste deux axes 70 / 40 en sol ce qui est bien pour le transport et qui pourra être renforcé par des acier ou du bois glissé à l'intérieur une fois fixé à la caisse
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
on fini par la fixation arrière de l'accroche à la platine
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500
construire une rôtissoire pour fiat 500

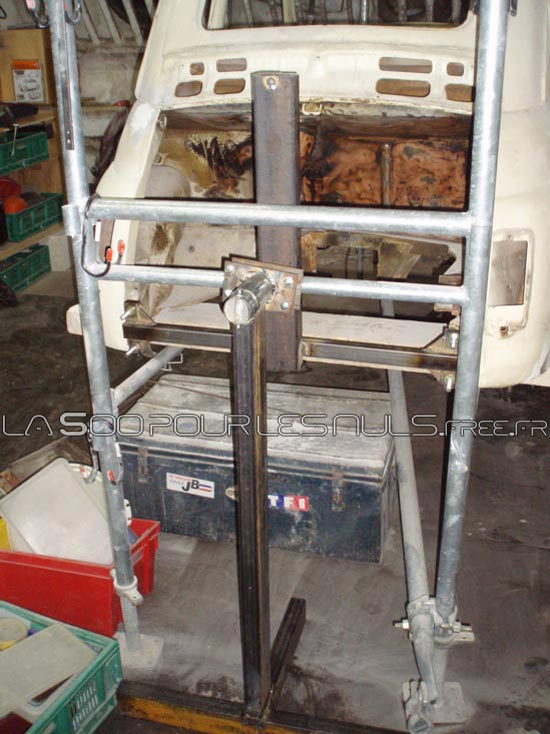

et voilas le travail !
construire une rôtissoire pour fiat 500
3 demis journées de boulot ! ... moins de 200€
je teste ça demain !!!
